제품 설명

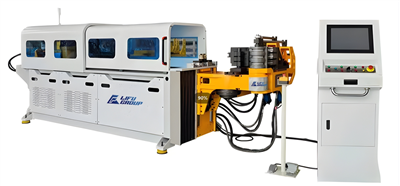

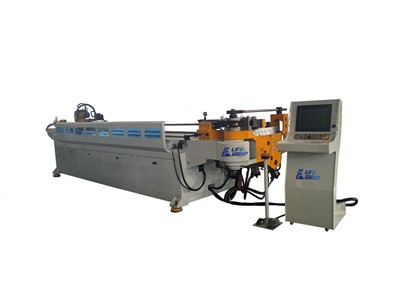

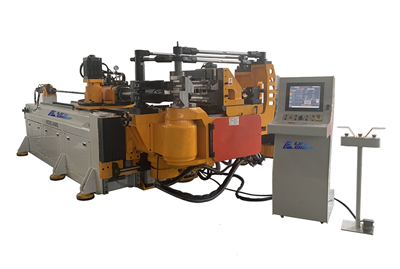

스테인리스 튜브 벤더는 스테인리스 강관 굽힘 가공을위한 고급 장비입니다. 정밀 CNC 시스템, 고강도 가공 헤드, 안정적인 몸체 및 지능형 제어 패널과 같은 핵심 구성 요소로 구성됩니다. HVAC 장비 제조, 자동차 부품 가공, 의료 장비 생산, 항공 우주, 건설, 기계 및 유전 및 기타 분야에 널리 사용됩니다.

특징

능률
스테인리스 튜브 벤더의 CNC 시스템은 복잡한 굽힘 경로를 신속하게 분석하고 가공 헤드의 이동 궤적 및 속도를 정확하게 제어하며 빠르고 지속적인 굽힘 작업을 달성 할 수 있습니다. 고강도 가공 헤드는 가벼운 합금 재료를 사용하여 강성을 유지하면서 운동 관성을 줄이고 처리 속도를 더욱 향상시킵니다. 전통적인 수동 굽힘과 비교하여 배치 작동 중에 생산 효율을 약 50% 향상시켜 생산주기가 크게 단축 될 수 있습니다.

높은 정확도
스테인리스 튜브 벤더의 정확도는 고정밀 CNC 시스템과 고급 센서 기술에 기인합니다.
• CNC 시스템은 밀리미터 또는 더 작은 장치에 정확하며 각 스테인레스 강관의 굽힘 각도 및 곡선 모양이 설계 요구 사항과 엄격하게 일치하도록합니다.
• 고정밀 각도 센서 및 위치 센서가 장착되어 있으며, 처리 매개 변수를 실시간으로 모니터링 한 다음 피드백 시스템을 통해 시간을 조정하여 오류를 효과적으로 제거하십시오.
• 굽힘 정확도는 ± {{{0}} 내에서 도달 할 수 있으며 굽힘 반경 오류는 ± 0.5mm 이내에 제어되므로 고정밀 산업 시나리오에 대한 확실한 보장을 제공합니다.

안정
스테인리스 튜브 벤더의 본체는 고강도 강철로 용접되며 전반적인 강성 및 안정성을 보장하기 위해 특수 열처리 및 응력 완화를 겪습니다. 동시에, 완전한 냉각 시스템과 과부하 보호 장치가 장착되어 있으며, 이는 길고 연속적인 작동 중에 안정적인 성능을 유지할 수 있습니다. 수천 시간의 연속 작동 후, 스테인리스 튜브 벤더는 높은 정확도와 효율을 유지할 수 있으며 고장 속도는 매우 낮습니다.

유연성
스테인리스 튜브 벤더는 다양한 요구를 충족시키는 유연성과 적응력이 뛰어납니다.
• 가공 헤드는 모듈 식 설계를 채택하며 사용자는 다양한 파이프 직경의 처리 요구를 충족시키기 위해 다양한 사양의 금형을 교체 할 수 있습니다.
• 평면 굽힘, 공간 굽힘 등과 같은 다양한 굽힘 모드를 지원하며 굽힘 각도 및 반경을 자유롭게 조정할 수 있습니다.
• CNC 시스템에는 프로그래밍 기능이 있으며 사용자는 실제 요구에 따라 굽힘 경로와 매개 변수를 사용자 정의 할 수 있습니다.

우리 회사

Jiangsu Lifu Machinery Technology Co., Ltd.는 파이프 라인 산업을위한 포괄적 인 산업 자동화 장비 솔루션을 전문으로하는 전문 제조업체입니다. Zhangjiagang에 본사를 둔 Jiangyin에 지점이있는 우리는 R & D, 생산, 판매 및 고급 금속 파이프 형성 자동화 장비의 서비스에 중점을 둡니다. 당사의 제품 범주에는 CNC 전기 오일 하이브리드 시리즈, CNC 올 전기 굽힘 시리즈, 파이프 커팅 머신, 엔드 몰딩 머신 및 자동차 부품, 항공 우주, 조선 및 기타 산업에서 널리 사용되는 모따기 기계가 포함됩니다.

왜 우리를 선택하십시오

풍부한 경험

강력한 전문 기술을 갖춘 파이프 라인 가공 장비 설계 및 제조에 대한 10 년 이상의 경험을 가진 기술 팀.

전체 기술 인증

CE 표준 인증 및 ISO9001 품질 관리 시스템 인증을 통과했으며 기술 강점은 국제적으로 인정됩니다.

큰 생산 규모

공장은 넓은 지역을 덮고 있으며 대규모 대규모 고급 CNC 처리 기계가 있으며, 이는 대규모 주문 요구에 신속하게 대응할 수있는 연간 출력이 상당한 연간 출력을 보유하고 있습니다.

넓은 글로벌 시장

제품은 중국, 러시아, 인도, 동남아시아, 일본, 멕시코, 남아프리카,이란, 브라질, 라틴 아메리카 등을 포함한 10 개 이상의 국가 및 지역에서 잘 판매되며 국제 시장 점유율은 점차 확대되고 있습니다.

FAQ

Q : 배달 시간은 어떻습니까?

A : 일반적으로 생산에 30 일이 걸립니다.

Q : 모든 운영 및 유지 보수 매뉴얼을 영어로 제공합니까?

A : 해외 거래 경험이 풍부하여 전체 문서, 사용자 설명서 및 조립 지침을 영어로 제공합니다. 언어 문제에 대한 우려가 필요하지 않습니다.

Q : 애프터 판매 서비스를 제공합니까?

A : 제품을 마무리 한 후 프로덕션 라인을 정리하고 보증을 위해 사진과 비디오를 보냅니다. 요청에 따라 숙련 된 기술자와 엔지니어는 설치 및 교육 서비스를 제공 할 수 있습니다. 고객 서비스 팀은 항상 필요한 경우 모든 문의에 답변 할 수 있습니다.

Q : 지불 기간은 무엇입니까?

A : T/T 또는 L/C, 예금으로 30%, 배송 전에 잔액을 지불해야하지만 검사 후.

Q : 파이프 굽힘 기계를 사용자 정의 할 수 있습니까?

A : 그렇습니다. 제어 시스템을 사용하고 기계에 로고를 인쇄 할 수 있습니다. OEM은 하마에 적용됩니다.

Q : 스테인리스 튜브 벤더가 얇은 벽 튜브를 구부릴 수 있습니까?

A : 그렇습니다. 스테인리스 튜브 벤더는 얇은 벽 스테인레스 스틸 튜브를 처리 할 수 있지만 붕괴 또는 평탄화를 피하기 위해주의를 기울여야합니다. 구조적 무결성을 유지하기 위해 얇은 벽 튜브를 구부릴 때 맨드릴 지지대 또는 내부 윤활이 필수적입니다.

Q : 스테인리스 튜브 벤더의 설정을 어떻게 조정합니까?

A : 스테인리스 튜브 벤더에 대한 조정은 일반적으로 기계 제어를 통해 만들어지며, 여기서 굽힘 각도, 굽힘 속도, 압력 및 맨드릴 설정을 설정할 수 있습니다. 수동 기계의 경우 Dies를 변경하고 압력을 수동으로 제어하여 조정을 수행하는 반면 CNC 모델은 정확한 매개 변수를 위해 프로그래밍 할 수 있습니다.

Q : 스테인리스 튜브 벤더를 사용하는 산업은 무엇입니까?

A : 자동차 (배기 시스템, 연료 라인), 항공 우주 (유압 라인, 프레임), 해양 (구조 튜브, 난간), 건축 (핸드 레일,지지) 및 의료 (스테인리스 스틸 구성 요소)와 같은 산업은 모두 스테인리스 튜브 벤더에 의존하여 스테인리스 스틸 튜브에서 정밀도 구부러집니다.

Q : 스테인리스 튜브 벤더가 여러 각도로 구부러 질 수 있습니까?

A : 그렇습니다. CNC 스테인리스 튜브 벤더는 단일 길이의 튜브를 따라 다른 각도로 여러 개의 굽힘을 생성하도록 프로그래밍 할 수 있습니다. 이 기계는 높은 정밀도를 제공하며 복잡한 복합 굽힘을 수행 할 수 있으며 배기 시스템이나 항공 우주 구성 요소와 같은 응용 프로그램에 필요한 복잡한 복합 구부러집니다.

Q : 수동으로 CNC 스테인리스 튜브 벤더를 사용하는 장점은 무엇입니까?

A : CNC 스테인리스 튜브 벤더는 정밀도, 반복성, 자동화 및 복잡한 굽힘을 수행하는 능력을 포함하여 수동 수동에 비해 몇 가지 장점을 제공합니다. CNC 모델은 여러 동일한 굽힘이 필요한 대량 생산에 특히 유용하여 시간과 재료를 절약 할 수 있습니다.

인기 탭: 스테인리스 튜브 벤더, 중국 스테인리스 튜브 벤더 제조업체, 공급 업체, 공장, 파이프 작업 기계, 액세서리가있는 파이프 벤딩 머신, 레이저 정렬이있는 파이프 벤딩 머신, 컨설팅 산업을위한 파이프 굽힘, 확장 파이프 굽힘, HVAC 용 파이프 굽힘 기계

기술 매개 변수

CNC 기술 매개 변수
모델	단위	CNC18	CNC25	CNC38	CNC50	CNC65	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
최대 굽힘 용량	mm	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
둥근 튜브/스테인레스 스틸 튜브	mm	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
사각형 튜브/금속	mm	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
최대 굽힘 외경 왕복 (사용자 정의 가능)	mm	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
굽힘 반경	mm	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
굽힘 반경 범위/ 사각형 튜브	mm	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
굽힘 각도 범위	도	190	190	190	190	190	190	190	190	190	190	190	190
r1 ~ r2two-layer r 최대 dfference r 1- r2	mm	20	50	50	65	75	85	85	100	130	145	170	180
최대 유효 거리	mm	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
워크 벤치 높이 (금형 중심에서 접지 높이)	mm	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
곰팡이 센터 라인 높이	mm	22	30	28	40	50	55	65	80	90	120	165	185
굽힘 [DOB] 속도	deg/sec	220	220	160	105	100	75	75	75	70	38	38	28
굽힘 (dob\|sccuracy	도	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
먹이 [DBB] 속도	mm/sec	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
공급 (DBB] 정확도	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
전환 튜브\|포브) 속도	deg/sec	300	300	300	200	200	200	200	200	200	90	90	90
트랜스터 튜브 [POB] 정확도	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
HVDRAULIC SVSTEM 모터	KW	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
기계 너비	mm	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
기계 너비	mm	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
기계 길이	mm	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
기계 무게	kg	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000
